Análisis Técnico: El Método Gretener
El «Método Gretener» es un enfoque matemático utilizado para calcular el riesgo de incendio () comparando el peligro potencial () frente a las medidas de protección ().
La Fórmula
La lógica central presentada es:
Donde:
- (Peligro Potencial): Factores como la altura del edificio, la ocupación y los materiales combustibles.
- (Medidas de Protección): Factores como rociadores, alarmas y resistencia al fuego de la estructura ().

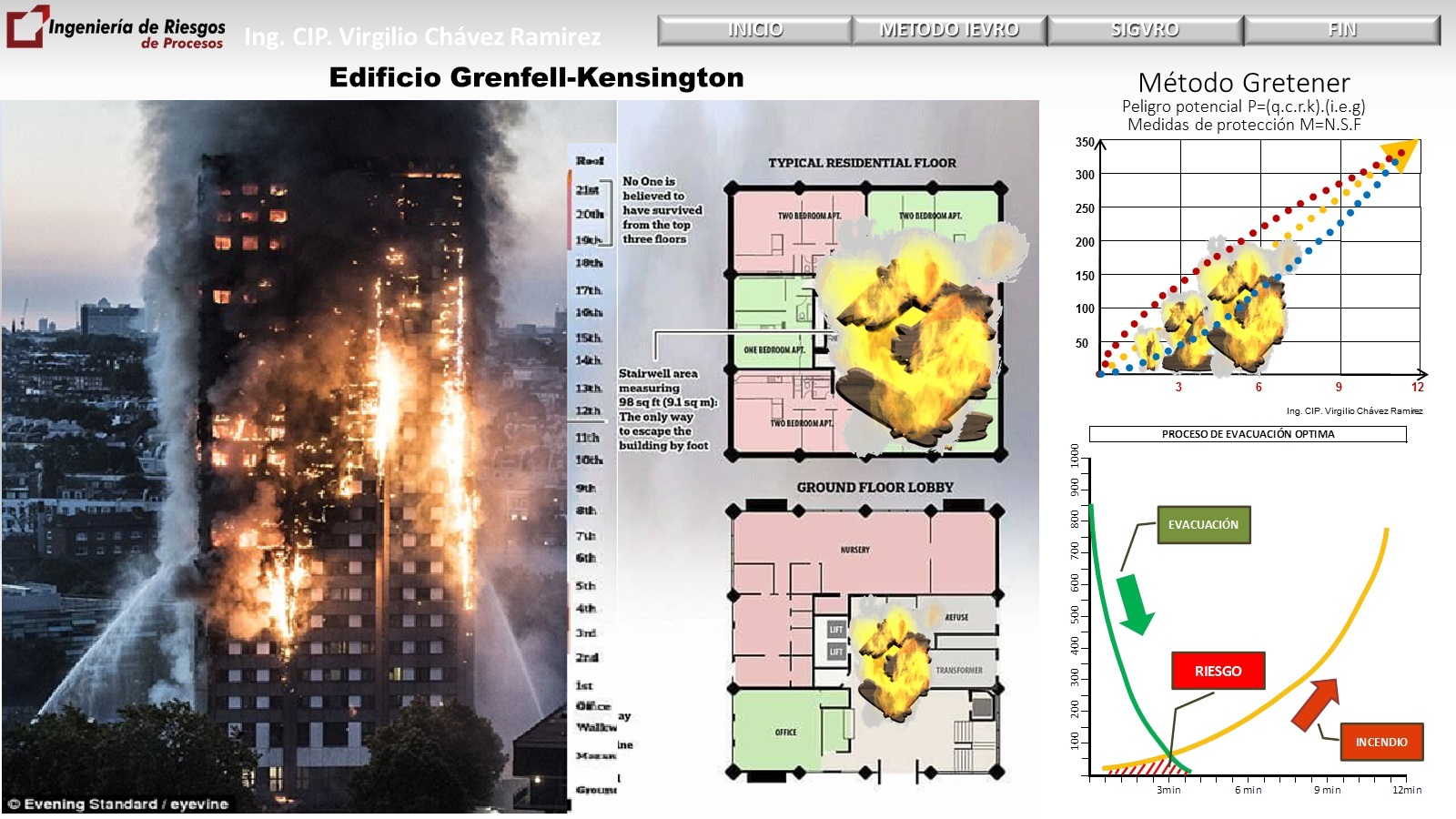

Observaciones del Video
- Riesgo vs. Protección: El gráfico superior derecho muestra que, en este edificio, el peligro potencial () superó significativamente a las medidas de protección (), lo que resultó en un valor de «Riesgo» muy elevado.
- Evacuación vs. Propagación: El gráfico inferior derecho ilustra el «Proceso de Evacuación Óptima». En el caso de Grenfell, la curva del Incendio subió mucho más rápido de lo que la curva de Evacuación pudo seguir, resultando en la zona de alto Riesgo marcada en rojo.
Diseño del Edificio y Propagación
Los diagramas centrales muestran la vulnerabilidad arquitectónica:
- Planta Residencial Típica: Muestra el fallo de la estrategia de «permanecer en el sitio» (stay put) a medida que el fuego penetraba en los apartamentos individuales.
- Escalera Central: El único medio de escape se convirtió en una chimenea de humo, atrapando a los residentes en la zona superior de «No Escape» (pisos 11 al 24).
- Efecto del Revestimiento: La animación muestra cómo el fuego saltaba de un piso a otro de forma externa, ignorando los cortafuegos internos.
Si la Torre Grenfell hubiera contado con un sistema de rociadores automáticos (sprinklers), el gráfico de riesgo que ves en el video habría cambiado drásticamente. En términos del Método Gretener, esto habría modificado el factor S (Medios de Protección).
Así es como se vería el cambio técnico:
- El Control del Incendio (I)
En el gráfico inferior derecho del video, la curva del Incendio (línea roja/amarilla) sube de forma casi vertical.
- Con rociadores: Esa curva se «aplana». Los rociadores no siempre apagan el fuego por completo, pero lo controlan y mantienen pequeño en el lugar de origen.
- Resultado: El incendio no habría roto las ventanas para alcanzar el revestimiento exterior inflamable, evitando la propagación por la fachada.
- Aumento del Tiempo de Evacuación (E)
El mayor peligro en Grenfell no fue solo el fuego, sino el humo tóxico que inundó la única escalera.
- Con rociadores: Al enfriar los gases y lavar parte de las partículas de humo, la visibilidad y la calidad del aire en las vías de escape se mantienen por mucho más tiempo.
- En el gráfico: La línea verde (Evacuación) tendría una pendiente mucho más suave y segura, cruzándose con la línea del incendio mucho más tarde, o quizás no cruzándose nunca (evitando la «zona de muerte» roja).
- Impacto en la Fórmula de Gretener
Recuerda la relación: R = \frac{P}{M} (donde M = N \cdot S \cdot F).
- Si añadimos un sistema de rociadores, el valor de S (Extinción) se multiplica por un factor alto (usualmente entre 2 y 4 veces más protección).
- Al aumentar el denominador (M), el Riesgo (R) final cae drásticamente, situándose por debajo del Riesgo Admisible.
Comparación Visual del Riesgo (R)
| Sin Rociadores (Grenfell) | Con Rociadores (Ideal) |
| Riesgo (R): Muy alto (> 1.5) | Riesgo (R): Bajo (< 1.0) |
| Propagación: Vertical y rápida | Propagación: Confinada a un área |
| Evacuación: Bloqueada por humo | Evacuación: Segura y despejada |
En resumen, los rociadores habrían «comprado» el tiempo necesario para que la evacuación fuera exitosa, transformando un desastre global en un incidente controlado de un solo departamento. Entre otras medidas de protección y detección temprana, además de los elementos inifugos.
Análisis IA del video Visite los informes oficiales en la web y el video en la sección videos.
